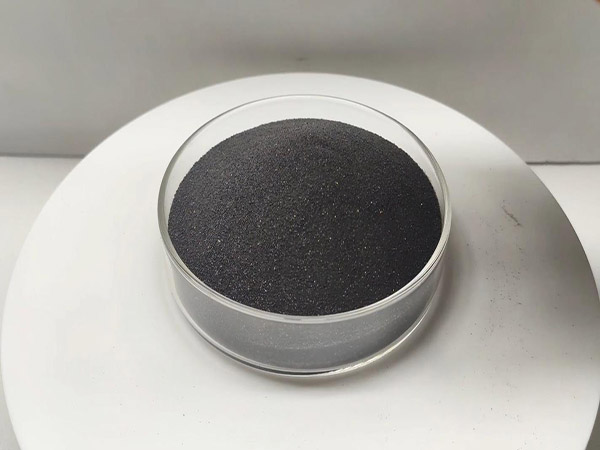

1.显著提升铸件质量
防止粘砂与渗透：宝珠砂呈球形、颗粒光滑，且耐火度高（≥1800℃），不易被金属液润湿，能有效防止金属液渗透导致的粘砂问题，特别适用于大型铸钢件的厚大表面和热节部位。
提高表面光洁度：其高耐火度和高填充紧实度使铸件表面更光滑，减少砂粒脱落，降低表面缺陷率。
减少膨胀缺陷：宝珠砂热膨胀率低（1000℃下仅0.13%），在铸件冷却过程中几乎不膨胀，可有效防止铸件产生脉纹、裂纹、尺寸偏差等问题，提升铸件精度和成品率。
优化复杂结构填充：球形颗粒流动性很好，能轻松填充复杂铸件的内腔、细小孔隙及深凹部位，减少包砂缺陷，并确保涂料均匀覆盖。
2.优化生产效率
降低粘结剂用量：由于宝珠砂球形、表面积小，树脂加入量可减少20%~50%，水玻璃加入量可降至4%以下。这不仅降低了发气量和气孔风险，也减少了因粘结剂产生的铸造缺陷。
简化清理工序：宝珠砂溃散性好，铸件成型后型芯易溃散，清砂工作量大幅减少，同时降低对铸件的损伤风险。
提高尺寸精度：低热膨胀率和良好的填充性使铸件尺寸精度显著提升，减少后续加工余量，缩短生产周期。
3.降低综合成本
减少用砂量：宝珠砂堆积密度较小（1.952.05 g/cm³），制作相同模型时用砂重量比铬铁矿砂减少约50%，比锆砂减少约70%，直接降低材料成本。
延长工具寿命：宝珠砂强度高、耐磨性强，可重复再生使用（机械再生率可达98.5%），很少破碎，减少废砂排放和原材料消耗。
性价比突出：其价格低于锆砂和铬铁矿砂，但性能接近甚至优于后者，综合经济效益显著。
4.绿色环保与安全
无矽尘危害：宝珠砂不含游离SiO₂，避免了矽肺病风险，对工人健康更安全。
少粉尘、可循环：生产和使用过程中粉尘少，且旧砂再生率高，减少了废砂排放和环境污染，属于绿色环保型铸造材料。
适用工艺与场景：
宝珠砂适用于树脂砂、水玻璃砂、消失模铸造、V法铸造、熔模精密铸造、3D打印等多种工艺，可铸造碳钢、合金钢、铸铁、铸铜等各类金属，广泛应用于汽车发动机缸体缸盖、液压铸件、大型厚壁铸钢件、铁路机械等领域。
宝珠砂凭借其球形粒形、高耐火度、低膨胀率和优异的再生性能，能有效解决传统石英砂易粘砂、膨胀变形、粉尘大等问题，是提升铸件品质、提高生产效率、降低成本并兼顾环保的理想铸造用砂。
客服1
