覆膜砂用宝珠砂

 什么是宝珠砂和覆膜砂？

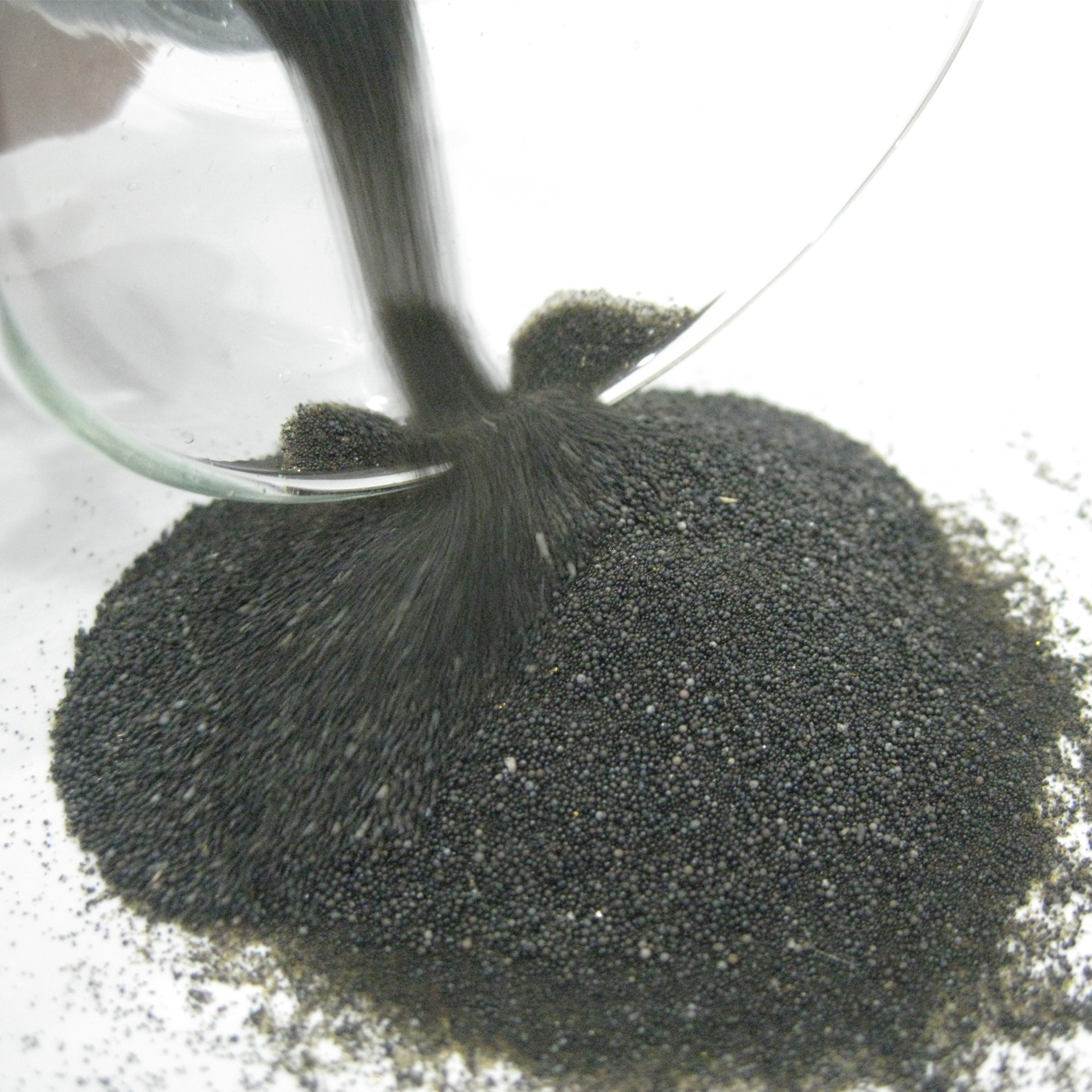

宝珠砂：

本质：一种人造砂，主要成分是氧化铝（Al₂O₃），由高铝矾土经高温熔融、喷吹成球而成。

特点：球形或近似球形，表面光滑，角形系数小。


覆膜砂：

本质：一种铸造用造型材料，是在原砂（如石英砂、宝珠砂等）表面包裹一层一层固态的酚醛树脂膜制成的。


工艺：通常采用“热法覆膜”或“冷法覆膜”，使树脂均匀包裹在每颗砂粒表面。


用途：主要用于制造复杂的砂芯，通过加热（通常约250-300°C）使树脂熔化、固化，将砂粒粘结成高强度的砂芯。

二、 为什么用宝珠砂作为覆膜砂的原砂？

耐火度高：

宝珠砂的主要成分是氧化铝，其耐火度（可达1800°C以上）远高于石英砂（约1700°C）。这使得宝珠砂覆膜砂非常适合铸造高熔点合金，如铸钢、合金钢、高铬铸铁等，能有效防止粘砂缺陷。

热膨胀率低：

这是宝珠砂最突出的优点之一。其热膨胀系数远低于石英砂。石英砂在573°C会发生相变，导致体积急剧膨胀，容易引起铸件产生脉纹、毛刺等缺陷。

使用宝珠砂覆膜砂制作的砂芯，在高温金属液冲刷下尺寸稳定，能极大减少甚至消除脉纹缺陷，显著提高铸件尺寸精度和表面光洁度。

球形颗粒、流动性好：

宝珠砂颗粒接近球形，表面光滑，使得覆膜砂的流动性极佳。这在制芯（尤其是复杂薄壁砂芯）时，能轻松充满模具的各个角落，保证砂芯密度均匀，强度一致。

强度高、用量省：

由于球形颗粒的堆积密度高，在达到相同砂芯强度的情况下，通常可以比石英砂覆膜砂减少约10%-20%的树脂加入量。这不仅降低了成本，也减少了发气量。

易溃散（清砂性好）：

铸件冷却后，宝珠砂覆膜砂制作的砂芯有较好的溃散性，易于从铸件内腔中清除，降低了清理工作量，特别适用于结构复杂、内腔曲折的铸件。


再生回用性好：

宝珠砂强度高，耐破碎，经过多次使用后产生的粉尘少，再生回用率远高于石英砂，符合绿色铸造的发展趋势。

三、 应用场景

宝珠砂覆膜砂因其卓越性能，主要用于生产质量要求高的铸件：

• 汽车发动机：缸体、缸盖、曲轴等复杂、薄壁、高精度的砂芯。

• 液压件：液压阀体、泵体等内腔要求光洁、无毛刺的铸件。

• 工程机械：耐高压、高强度的铸钢件。

• 高铁、风电等大型重要铸件的关键砂芯。
