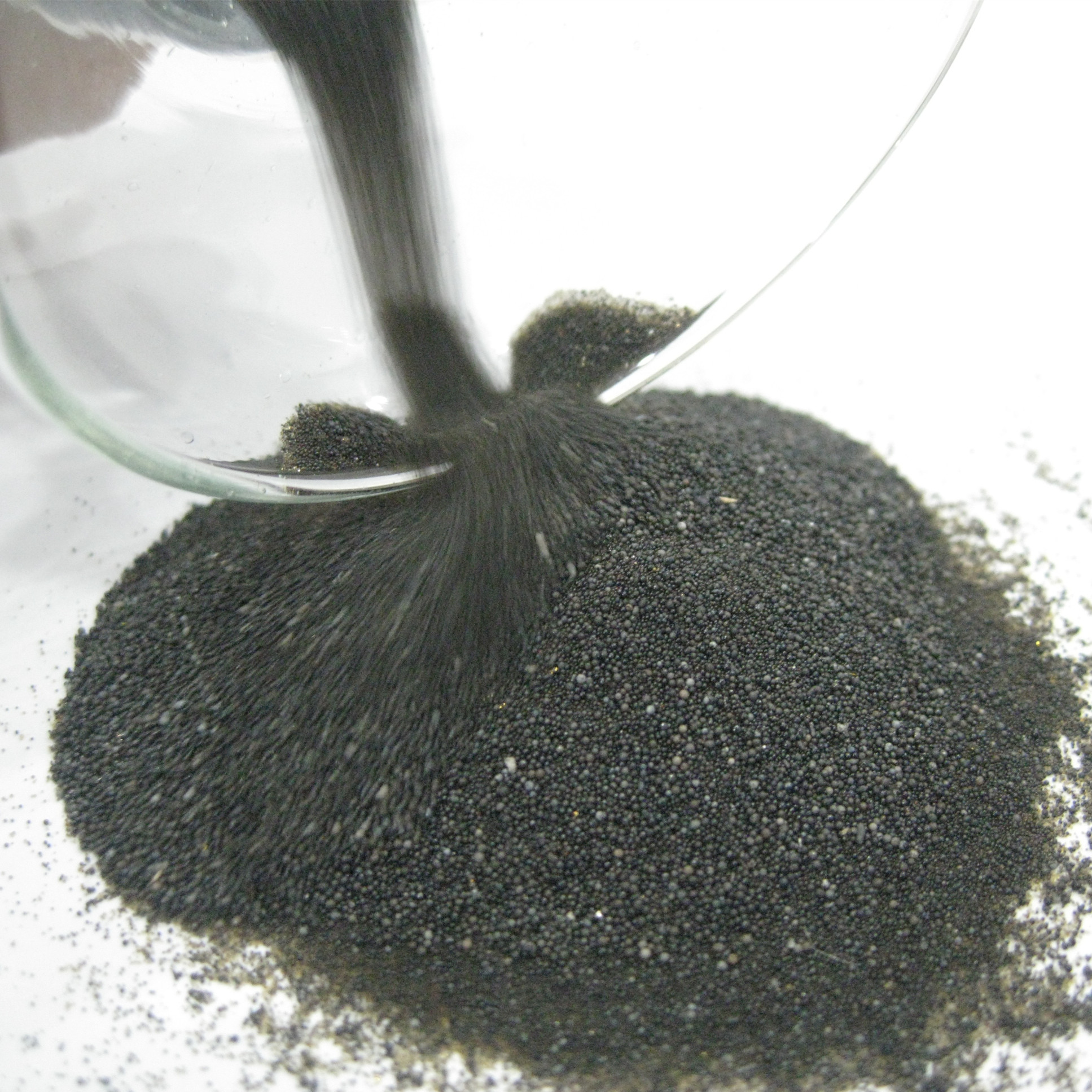

| 项目 | 指标 | 说明 |
|---|---|---|
| Al₂O₃ | ≥70% | 铸铁缸体缸盖首选 |
| 耐火度 | ≥1790℃ | 抵御 1440‑1500℃铁水热节部位 |
| 角形系数 | ≤1.1 | 接近完美球形，比表面积小 |
| 1000℃热膨胀率 | ≈0.13% | 石英砂约 1.5%，抗脉纹关键指标《铸造技术... |
| 常用粒度 | 50/100 目（AFS62‑68） | 兼顾流动性、强度、透气性，水套芯主流粒度 |
| 含泥量 | ≤0.1% | 防止砂芯强度下降、发气升高 |
| 酸耗值 | 低（中性砂） | 酚醛、呋喃、碱性酚醛树脂均可适配 |
二、缸体缸盖使用的两大工艺形式
1、宝珠覆膜砂（热芯盒射芯，大批量生产线）
把宝珠砂做原砂热法覆膜，用于射芯机制作水套芯、油道芯、排气道芯。
- 树脂加入量：1.4%‑2.0%，比石英砂覆膜砂降低 30% 左右，发气量显著下降
- 固化剂乌洛托品、硬脂酸钙配比跟随树脂下调
- 优点：砂芯致密、尺寸稳定，脉纹大幅减少，内腔粘砂少，清砂容易
- 两种生产方案 ①全宝珠砂：高端缸体缸盖，100% 宝珠砂，废品率低，原砂采购成本高； ②混配砂：20‑60% 宝珠砂 + 石英砂，平衡成本，重点水套芯用纯宝珠砂，其他砂芯混配。
2、冷芯盒宝珠砂
发动机很多水套芯采用冷芯盒三乙胺固化，宝珠砂 + 酚脲烷树脂。 树脂加入 0.8‑1.2%，比石英砂更低，砂芯溃散性好，水套狭小内腔落砂清理难度大幅降低。
铝合金缸盖：浇注温度低，宝珠砂冷芯盒，树脂 0.5‑0.6%，溃散性优异，也可配套无机粘结剂实现低 VOC 生产。
三、宝珠砂的优势
--极低热膨胀，抑制脉纹：水套、气道部位脉纹是石英砂最大顽疾；宝珠砂几乎无相变膨胀，从根源减少脉纹缺陷--球形粒形，粘结剂用量低：比表面积小，树脂少→发气量低，气孔废品下降，砂芯强度更高，薄壁细砂芯不易断。
--耐火度高，内腔粘砂少：水套热节位置不易金属液渗透粘砂，铸件内腔光洁，打磨清理工作量下降 50% 以上。
--再生回用率极高：可达 95‑98%，砂粒不易破碎；虽然新砂单价高，但长期综合成本下降，废砂排放量大幅减少，游离二氧化硅粉尘低，车间环境更好。
--流动性好：射芯 / 冷芯填充复杂深腔，砂芯致密度均匀，尺寸精度高，缸体壁厚一致性更好。
客服1
