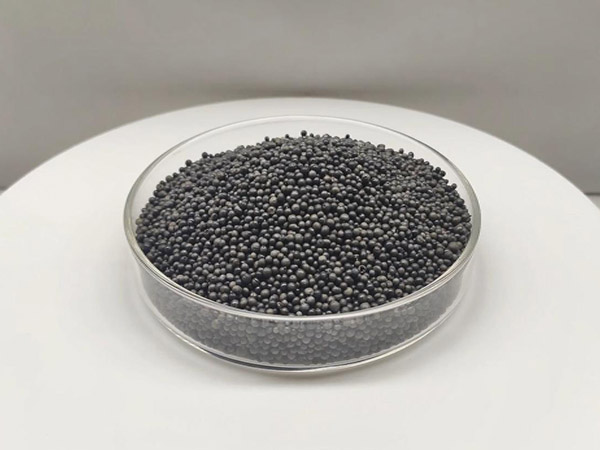

一、常用目数范围
20/40目：宝珠砂适用于大型铸钢件（如阀门、泵体、齿轮箱），这类铸件体积大、结构复杂，需保证型砂的透气性和填充性。粒度较粗，可减少粘结剂用量（如树脂减少30%-50%），同时降低热膨胀系数，避免夹砂、结疤等缺陷。
30/50目：宝珠砂适用于中型铸钢件或对表面精度要求较高的场景（如耐高温合金钢件、核电设备）。粒度适中，平衡了透气性与表面光洁度，可减少气孔、冷隔等缺陷。
二、特殊场景的目数选择
消失模铸造：常用30-40目、40目、30目等，需根据泡沫模型尺寸调整粒度，确保填充均匀性。例如：10-30目用于厚大件，8-12目用于复杂结构。
覆膜砂工艺：常用30-50目、40-70目、70-140目，粒度越细，铸件表面精度越高，但透气性会降低。例如：70-140目用于精密铸件，需配合真空铸造工艺。
抛光与引流：抛光用砂：5-10目、10-20目，粒度粗，用于铸件表面清理；引流砂：20-40目、30-50目，需保证流动性与耐火度。
三、目数选择的核心原则
铸件尺寸：大型铸件：优先选粗粒度（如20/40目），提高透气性，减少热裂纹。小型铸件：可选细粒度（如70-140目），提升表面精度。
表面要求：高精度铸件：需细粒度（如200目以上宝珠砂粉）配合精密铸造工艺。普通铸件：20/40目或30/50目即可满足需求。
工艺类型：自硬砂工艺：常用30-50目，需控制树脂加入量（减少30%-50%）。水玻璃砂工艺：可用40-70目，水玻璃加入量≤4%。
四、宝珠砂的优势与目数关联
中性材料：酸碱粘结剂均可使用，目数选择不受化学性质限制。例如：碱性钢种可用镁砂粉+宝珠砂粉（粒度需匹配），酸性钢种可用刚玉粉+宝珠砂粉。
低热膨胀系数：粒度越均匀，热膨胀率越低（如20/40目热膨胀系数仅0.13%），适合高精度铸件。
高透气性：球形粒形（角形系数≤1.1）使宝珠砂透气性优于石英砂，粗粒度（如20/40目）透气性更佳。
以上内容是河南四成小编为您介绍的关于“铸钢宝珠砂用多少目”的内容，希望对你有所帮助。如需宝珠砂，可以在线咨询客服或者拨打咨询热线：15738804601前来了解！
客服1
